1. НАЗНАЧЕНИЕ.
1.1. Аппарат КВЧ-ИК терапии портативный со сменными излучателями "СЕМ ТЕСН" (далее . аппарат, сменные терапевтические излучатели), предназначен для лечения пациентов низкоинтенсивным и фоновым излучением электромагнитных волн крайневысокочастотного (КВЧ) и светового инфракрасного (ИК) диапазонов при воздействии на биологически активные точки тела и участки кожного покрова.
1.2. Аппарат и сменные терапевтические излучатели могут применяться в лечебно-профилактических учреждениях широкого профиля и индивидуально по назначению врача в стационарных и амбулаторных условиях, а также в качестве средства само и взаимопомощи.
1.3. Аппарат может эксплуатироваться в помещениях при температуре окружающей среды от +10 до +35оС и относительной влажности не более 80% при +25оС.
1.4. Аппарат выполнен в портативном исполнении с автономным источником питанием и предназначен для работы в стационарных и амбулаторных условиях эксплуатации.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
2.1. Аппарат состоит из собственно аппарата и выносных сменных терапевтических излучателей. Излучатели подключаются к каналам 1, 2 аппарата с помощью гибкого кабеля с разъемом. Длина кабеля не менее 1м для излучателей № 1-5 и не менее 0,1м для адаптера к излучателю № 4/1.
2.2. Аппарат "СЕМ ТЕСН" может комплектоваться излучателями на следующие частоты (длины волн) излучения, находящиеся в диапазоне:
№1 . 40-43 ГГц (длина волны 7,5 .6,977мм) (КВЧ),
№2 . 52-57 ГГц (5,769-5.263 мм) (КВЧ),
№3 . 57-63 ГГц (5.263-4,762 мм) (КВЧ),
№4 . с широкополосным шумовым спектром Ганна,
№5 . световой инфракрасный в диапазоне 0.7 - 1.2мкм (ИК)
2.3. Плотность потока мощности для КВЧ излучателей (№ 1-3) непосредственно на выходе излучателя не менее 5*10 -10 Вт/см2.
2.4. Частота повторения импульсов излучения находится в диапазоне 0,1-20 Гц.
2.5. Количество каналов аппарата для подключения излучателей: 2.
2.6. Питание аппарата: 2 элемента питания типа АА или 2 аккумуляторные батареи размером АА.
2.7. Габаритные размеры аппарата не более 90х190х70 мм.
2.8. Масса аппарата в комплекте с излучателями, без упаковки - не более 400 г.
3. КОМПЛЕКТНОСТЬ ПОСТАВКИ.
3.1. Комплектность поставки аппарата должна соответствовать таблице 1.
3.2. В базовый комплект поставки входит аппарат и терапевтический излучатель №4. Дополнительно аппарат может комплектоваться излучателями.
ПРИМЕЧАНИЕ. Количество и номенклатура излучателей устанавливаются по желанию заказчика.
4. УСТРОЙСТВО АППАРАТА
4.1. Аппарат выполнен в пластмассовом корпусе, в котором расположена электронная схема для импульсного питания полупроводниковых излучателей одновременно по двум каналам. При включении аппарата производится контроль работоспособности элементов питания и излучателей и индикация их состояния с помощью матричного индикатора.

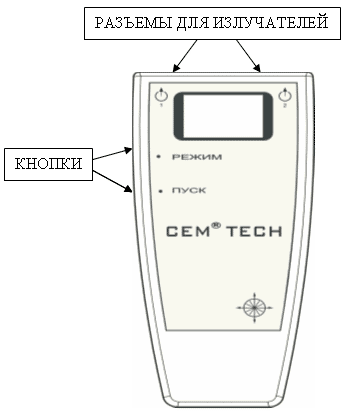

4.2. На корпусе расположены разъемы для подключения излучателей к каналам 1, 2. Излучатели подключаются к аппарату с помощью гибкого кабеля.
4.3. Излучатели аппарата выполнены в виде пластмассовых таблеток, в которых размещены полупроводниковые генераторы.
4.4. На лицевой панели аппарата установлен матричный жидкокристаллический индикатор (ЖКИ), а с левой стороны - кнопки "Режим" и "Пуск", которые управляют работой аппарата. Аппарат имеет 11 режимов работы. Включение аппарата и выбор режима работы осуществляется последовательным нажатием кнопки "Режим". ЖКИ отображает режимы работы аппарата и работу излучателей (при нажатии кнопки "Пуск").
4.5. Аппарат автоматически выключается через 10 -15 сек после окончания времени процедуры или при отсутствии нажатия на клавиши.
4.6. На задней панели корпуса аппарата расположен батарейный отсек с элементами питания.
